Душевые трапы в пол — расчет уклона, выбор сухого затвора и особенности монтажа в частном доме

Лемана ПРО Устройство душевой без поддона требует проектного решения до заливки стяжки. Монтажную высоту трапа, уклон пола, тип затвора и производительность слива определяют на этапе подготовки основания. Ошибки при проектировании и монтаже могут привести к протечкам, засорам, появлению запахов из канализации и необходимости переделывать душевую зону. При этом к проблемам приводит не столько качество оборудования, сколько неправильный выбор модели или нарушение технологии установки. Продавец-консультант гипермаркета «Лемана ПРО» Зинаида Митюнина рассказала «Строительной газете» на какие характеристики трапа стоит обратить внимание до монтажа и какие ошибки чаще всего приводят к проблемам при эксплуатации.

Монтажная высота трапа и конструкция пола

Если выбирать трап без учета конструкции пола, модель может оказаться неподходящей. В результате ее невозможно будет установить без изменения высоты пола или переноса канализационной трубы.

На выбор трапа влияют площадь душевой зоны, тип используемой сантехники, частота эксплуатации, особенности дизайна и бюджет. Один из главных параметров при выборе — минимальная монтажная высота трапа. Если толщина конструкции пола меньше этого значения, установить выбранную модель без изменения основания не получится. Большинство современных трапов имеют регулировку высоты, но только в пределах, предусмотренных конструкцией изделия.

Для современных моделей монтажная высота обычно составляет:

• ● 70–85 мм — для низких трапов;
• ● 90–120 мм — для большинства стандартных моделей;
• ● 110–150 мм — для линейных лотков с повышенной производительностью.

При расчете необходимо учитывать толщину всех слоев пола. Типовой «пирог» душевой зоны без поддона включает теплоизоляцию толщиной 20–50 мм, стяжку, гидроизоляцию, плиточный клей и облицовку. В результате общая толщина конструкции обычно составляет 120–160 мм. При устройстве теплого пола показатель может увеличиваться до 180 мм и более.

Если решение о монтаже душевой без поддона принимают еще на этапе проектирования дома, в этой зоне можно предусмотреть локальное понижение плиты перекрытия на 50–80 мм. Это позволяет сохранить уровень пола в остальных помещениях. Если такое решение не предусмотрено заранее, используют трапы минимальной высоты либо выполняют локальное занижение стяжки в месте установки.

Варианты исполнения трапа

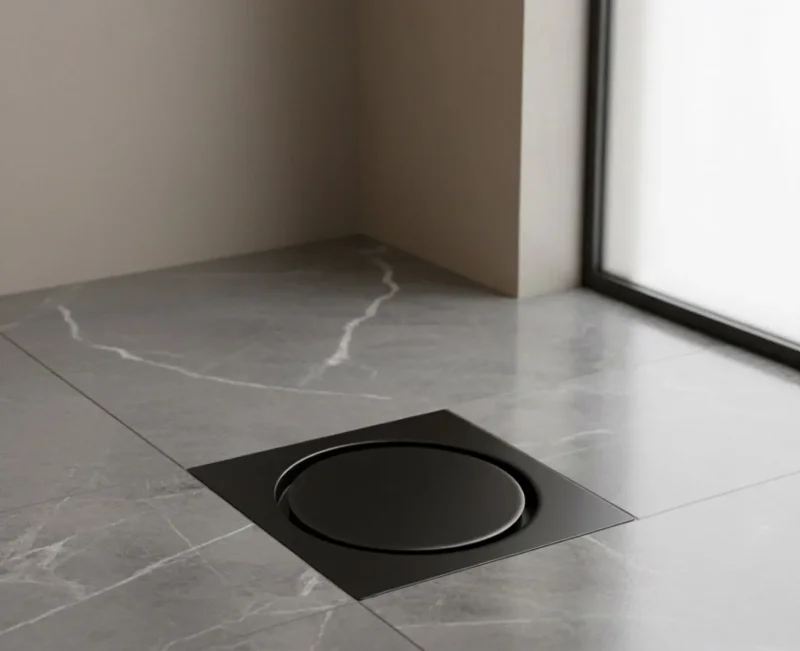

Точечные трапы — компактные модели размером от 100 × 100 до 200 × 200 мм квадратной, круглой или прямоугольной формы. Их обычно устанавливают в центре душевой зоны. Для работы такого трапа требуется формирование уклона пола со всех сторон к точке слива. Такие модели подходят для небольших душевых площадью до двух кв. метров.

Линейные трапы — вытянутые лотки длиной 300–1200 мм с декоративной решеткой. Их размещают вдоль стены или по центру душевой зоны. Если лоток стоит вдоль стены, уклон пола достаточно сформировать в одну сторону, в отличие от точечных моделей. Линейные трапы обладают высокой пропускной способностью. Они подходят для просторных душевых, а также для систем с большим расходом воды, например с тропическим душем или гидромассажем.

Пристенные трапы относятся к разновидностям линейных. Они устанавливаются на стыке пола и стены, что позволяет упростить формирование уклона на небольшой площади.

Угловые трапы имеют треугольную или секторную форму и устанавливаются в углу душевой зоны. Они помогают экономить место в небольших помещениях и подходят для нестандартных планировок, однако выбор моделей ограничен по сравнению с точечными и линейными решениями.

Нормы и практика выбора уклона пола

СП 30.13330.2020 устанавливает для душевых помещений уклон пола 1–2% в сторону трапа или лотка, то есть перепад составляет 10–20 мм на каждый метр пола. При этом норматив задает именно диапазон и не устанавливает зависимость конкретного значения уклона от площади душевой зоны или расхода воды.

Практические решения производителей также показывают, что в пределах этого диапазона могут использоваться разные значения уклона — например, 1,25 или 2%. При выборе учитывают конструкцию пола, расположение трапа или лотка и доступную монтажную высоту.

При этом площадь душевой и расход воды действительно важно учитывать, но при подборе пропускной способности трапа. Она должна соответствовать количеству воды, которое поступает в душевую систему. Это отдельный параметр, поэтому рост расхода воды сам по себе не означает, что уклон пола необходимо увеличивать.

Регулировка высоты решетки

Высоту решетки необходимо выставить до укладки плитки с учетом толщины всех отделочных слоев. Сначала определяют итоговую отметку пола, затем устанавливают корпус трапа на нужную высоту и фиксируют его в стяжке. После укладки плитки положение решетки проверяют относительно поверхности пола.

Если решетка окажется выше уровня плитки, вокруг нее может скапливаться вода и образовываться известковый налет. Поэтому решетку выставляют вровень с плиткой или на 1–2 мм ниже.

Выбор производительности трапа

Производительность трапа должна соответствовать расходу душевой системы. Если точные данные не указаны производителем оборудования, можно ориентироваться на средние значения:

• ● ручной душ — 8–12 л/мин;
• ● верхний душ диаметром 200–250 мм — 12–18 л/мин;
• ● верхний душ диаметром 300–400 мм — 20–30 л/мин;
• ● душевые панели с форсунками — 30–50 л/мин.

Средняя пропускная способность трапов зависит от конструкции:

• ● 30–50 л/мин — для большинства точечных моделей;
• ● 50–70 л/мин — для линейных трапов;
• ● до 100 л/мин — для высокопроизводительных моделей.

При выборе рекомендуется учитывать запас производительности около 25–30% относительно максимального расхода душевой системы. Это помогает избежать скопления воды на полу при интенсивном использовании.

Типы затворов для душевых трапов

Мокрый затвор (гидрозатвор)

Гидрозатворы используют в домах постоянного проживания с отапливаемыми помещениями и регулярным использованием душевой. В конструкции создается водяная пробка, которая препятствует проникновению запахов из канализации.

Эффективность такого решения зависит от частоты эксплуатации. При длительных перерывах вода в затворе может испариться.
Для помещений с периодическим использованием — например, гостевых санузлов или домов сезонного проживания — выбирают трапы с сухим затвором.

Сухой затвор

Сухие затворы используют механические элементы, которые перекрывают доступ запахов без постоянного наличия воды. Среди распространенных конструкций следующие:

• ● Мембранные затворы подходят для помещений, которые могут долго оставаться без эксплуатации. Мембрана открывается под весом воды и закрывает слив, когда душем не пользуются.
• ● Подпружиненные затворы подходят для помещений с ограниченной монтажной высотой. Такие модели требуют периодической проверки механизма.
• ● Поплавковые затворы подходят для душевых зон с регулярным, но не ежедневным использованием. При этом они чувствительны к перекосам при монтаже и к загрязнениям.

При этом сухой затвор нельзя считать универсальной заменой гидрозатвору. В душевых с постоянной высокой нагрузкой некоторые механические системы могут быстрее загрязняться, особенно если в слив попадает много волос.

Трап в душевой с теплым полом

Основная ошибка при устройстве душевой с теплым полом — размещение труб или греющего кабеля слишком близко к корпусу трапа. При нагреве и охлаждении основания возникают температурные деформации, которые могут привести к появлению трещин в стяжке или повреждению примыканий вокруг трапа.

Перед монтажом рекомендуется проверить расположение нагревательных элементов. Для точечного трапа расстояние до них должно составлять не менее 50 мм, для линейных лотков — около 80–100 мм.

Локальное армирование стяжки вокруг трапа

Зона вокруг трапа испытывает повышенную нагрузку: здесь соединяются разные элементы конструкции пола, а также возникает напряжение при высыхании и нагреве основания.

Локальное армирование помогает снизить риск появления трещин в стяжке, затирке и облицовке. Для усиления используют стальную сетку или фиброволокно, которое добавляется в раствор.

Особенно важно учитывать этот момент при использовании крупноформатного керамогранита и систем теплого пола. Корпус трапа должен быть надежно зафиксирован, а основание — соответствовать требованиям производителя оборудования. Для стяжки можно использовать сухую смесь с повышенной трещиностойкостью.

Для создания комфортной и надежной душевой без поддона необходим комплексный подход: сначала рассчитывают конструкцию пола и выбирают подходящий тип трапа, затем определяют необходимую производительность и тип затвора с учетом режима эксплуатации.

Правильный расчет монтажной высоты, уклонов и характеристик оборудования позволяет избежать застоя воды, появления запахов и дорогостоящих переделок после завершения ремонта.
